Überarbeitete Platine für noch leichtere Montage!!

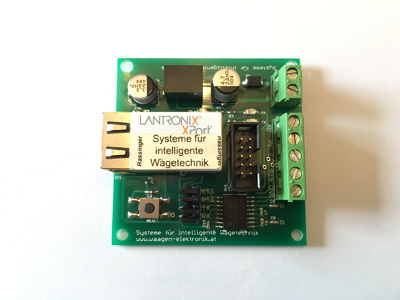

Das HR-01.1-LAN-Interface ist eine Platine für Waagenterminals.

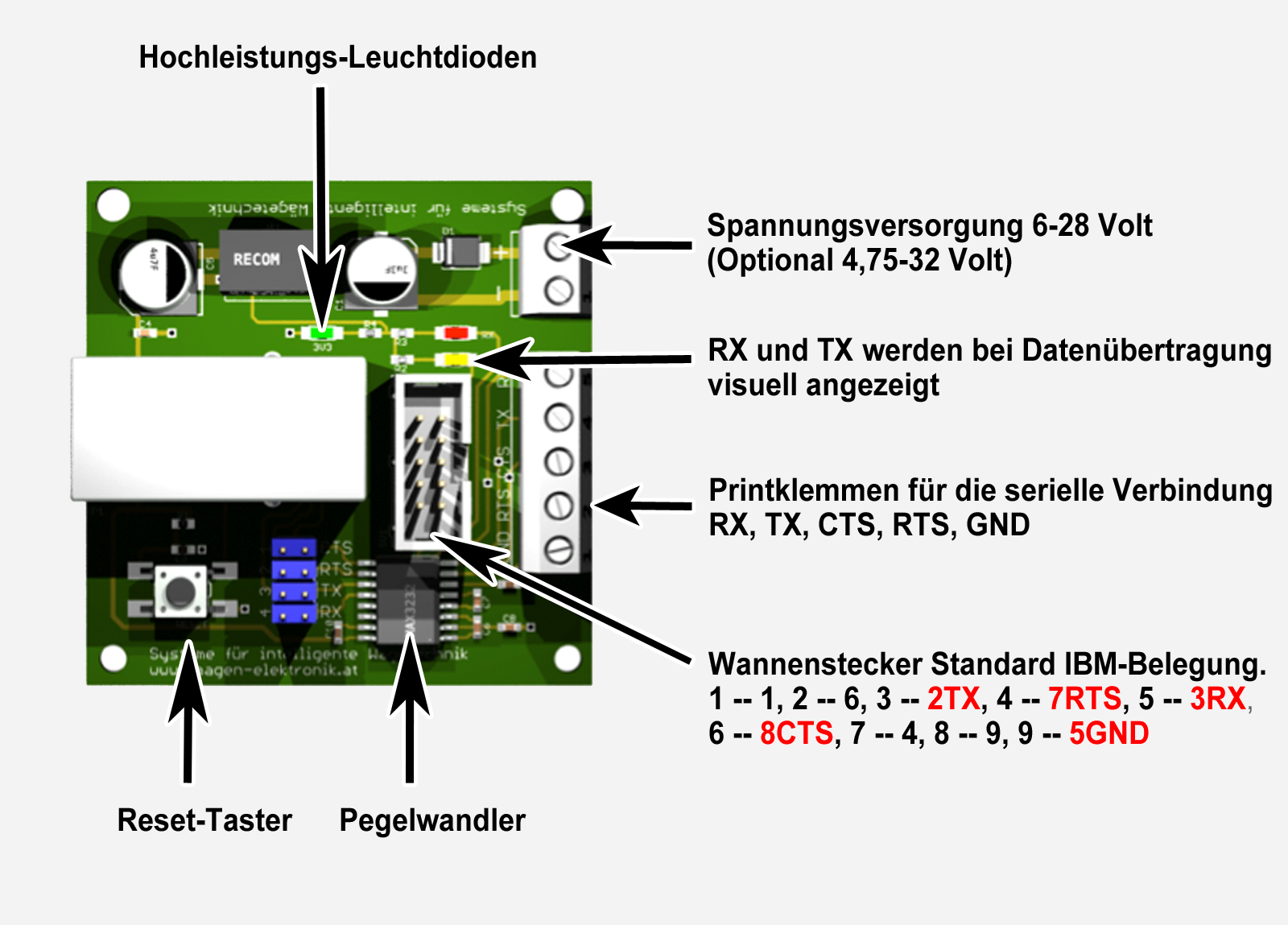

Die Platine besitzt einen Schaltregler, welcher effizient die 3,3V für das LAN -Interface aus einer unstabilisierten 6 - 28V Stromversorgung erzeugt.

Ein MAX3232 sorgt für die nötigen RS232-Pegel.

Die Schnittstelle kann so an einen Wannenstecker oder Schraubklemmen abgegriffen werden.

Die seriellen Leitungen des X-Ports sind über Jumper mit dem ST232-Pegel-wandler verbunden. Hier kann man stattdessen auch ein

Erweiterungsmodul einschleifen, um Daten vom XPort oder einem seriellen Gerät zu empfangen.

Leistungsmerkmale und Vorteile:

Sehr einfache Programmierung mit Software oder direkt über den Webbrowser.

In 10 Minuten ist jedes Terminal im Netzwerk.

Visuelle LED Anzeigen zur Überwachung von RX, TX, Versorgungsspannung.

Von jedem Punkt im Netzwerk direkten Zugriff auf das serielle Gerät (Waagenterminal).

Einfache Installation durch kompakte Bauweise.

Speisung: von 6 bis 28Vdc. Speisung erweiterbar 4,75 - 32Vdc (optional)

Technische Daten:

Serielle Schnittstelle:

Interface:                                         CMOS 3, 3V, 5V-toletant

Datenraten:                                     300 bps to 921, 600 bps

Datenbits:                                        7,8

Parität:                                             odd, even, keine

Stopbits:                                           1,2

Handshakeleitungen:                       DTR/DCD, CTS, RTS

Flow-Control:                                    XON/XOFF, Hardware

Programmierbare I/Os:                     keine

LAN-Interface:

Interface:                                           Ethernet 10Base-T oder 100 Base-TX (Auto-Sensing)

Anschluß:                                          RJ45

Protokolle:                                         TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP und AtoIP
